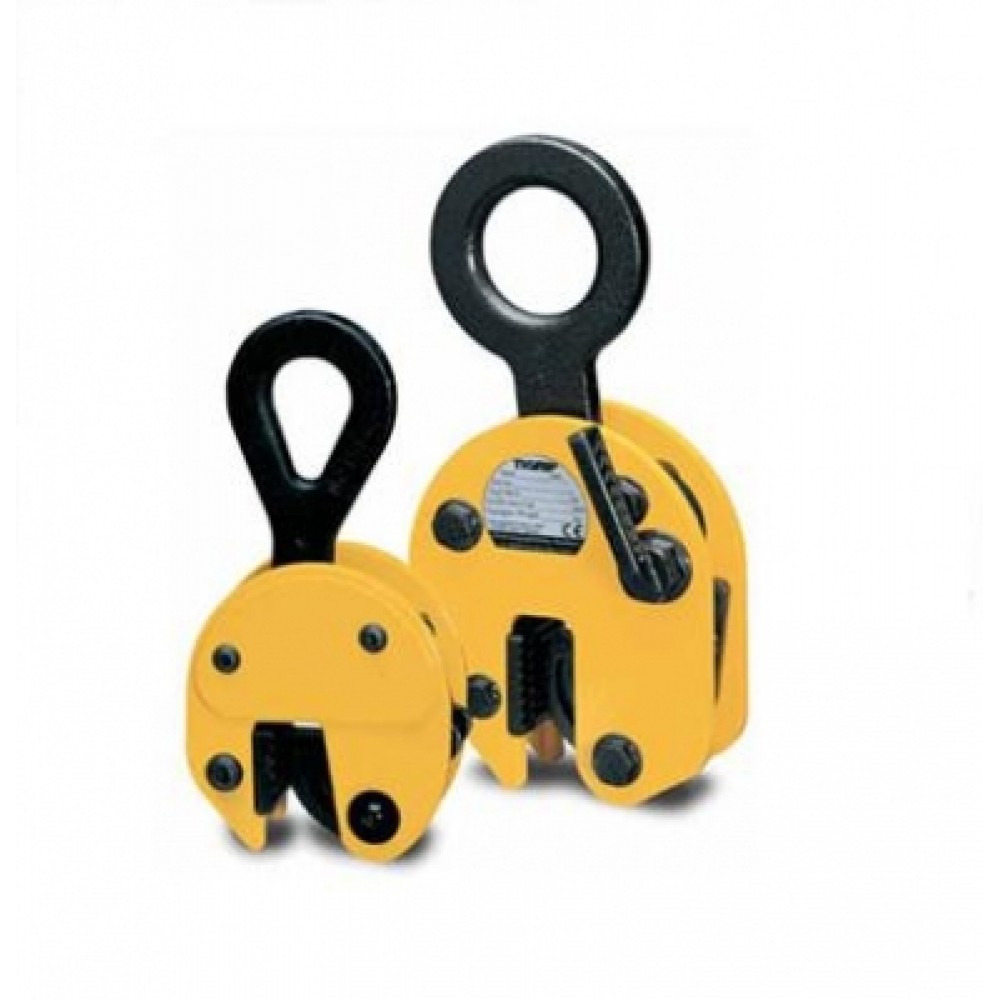

Захват для металлических листов Tigrip TBL

Доступные варианты
Артикул:
TBL
В наличии на складе в Германии
25 089 руб.
Цена включает НДС
Доставим 4-6 недель
Доставка в регионы:

Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78

Внимание! На сайте указана цена модели TBL 0,5 грузоподъемностью 500 кг.

Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.



Эта модель захватов удобна для вертикального перемещения стальных листов, конструкций и профилей различного веса.

Захваты этой модели преимущественно используются для перемещения в вертикальном положении, подъема и поворота на 180 градусов стальных листов. Захват также может использоваться для транспортировки стальных конструкций и профилей.

Для листов/конструкций большого размера рекомендуется использовать 2 зажима в сочетании с траверсой.

Зев открывается при помощи запорного рычага (за исключением модели TBL 0,5т, в которой работает предварительная пружинная фиксация материала). Запорный рычаг предотвращает открытие зева даже при отсутствии груза.

Параметры моделей

Модель Грузоподъёмность (кг) Зев, Z(мм) Собств. масса (кг) Артикул
TBL 0.5 500 0 — 16 1,5 N50100051
TBL 1.5 plus 1500 0 — 20 3,0 N50100056
TBL 2.0 plus 2000 0 — 32 9,3 N50100057
TBL 3.0 plus 3000 0 — 32 9,3 N50100058
TBL 4.0S 4000 0 — 32 11,2 N50100005
TBL 4.0L 4000 30 — 60 11,9 N50100006
TBL 6.0S 6000 0 — 50 20,6 N50100021
TBL 6.0L 6000 50 — 100 23,2 N50100008
TBL 8.0S 8000 0 — 50 24,2 N50100022
TBL 8.0L 8000 50 — 100 28,8 N50100023
TBL 10.0S 10000 0 — 50 24,2 N50100024
TBL 10.0L 10000 50 — 100 35,1 N50100025
TBL 12.0S 12000 0 — 50 52,1 N50100026
TBL 12.0L 12000 50 — 100 63,0 N50100027
TBL 15.0S 15000 0 — 50 76,0 N50100015
TBL 15.0L 15000 50 — 100 86,0 N50100016
TBL 20.0S 20000 0 — 65 123,0 N50100017
TBL 20.0L 20000 65 — 130 135,0 N50100018
TBL 30.0S 30000 0 — 65 195,0 N50100019
TBL 30.0L 30000 65 — 130 256,0 N50100020

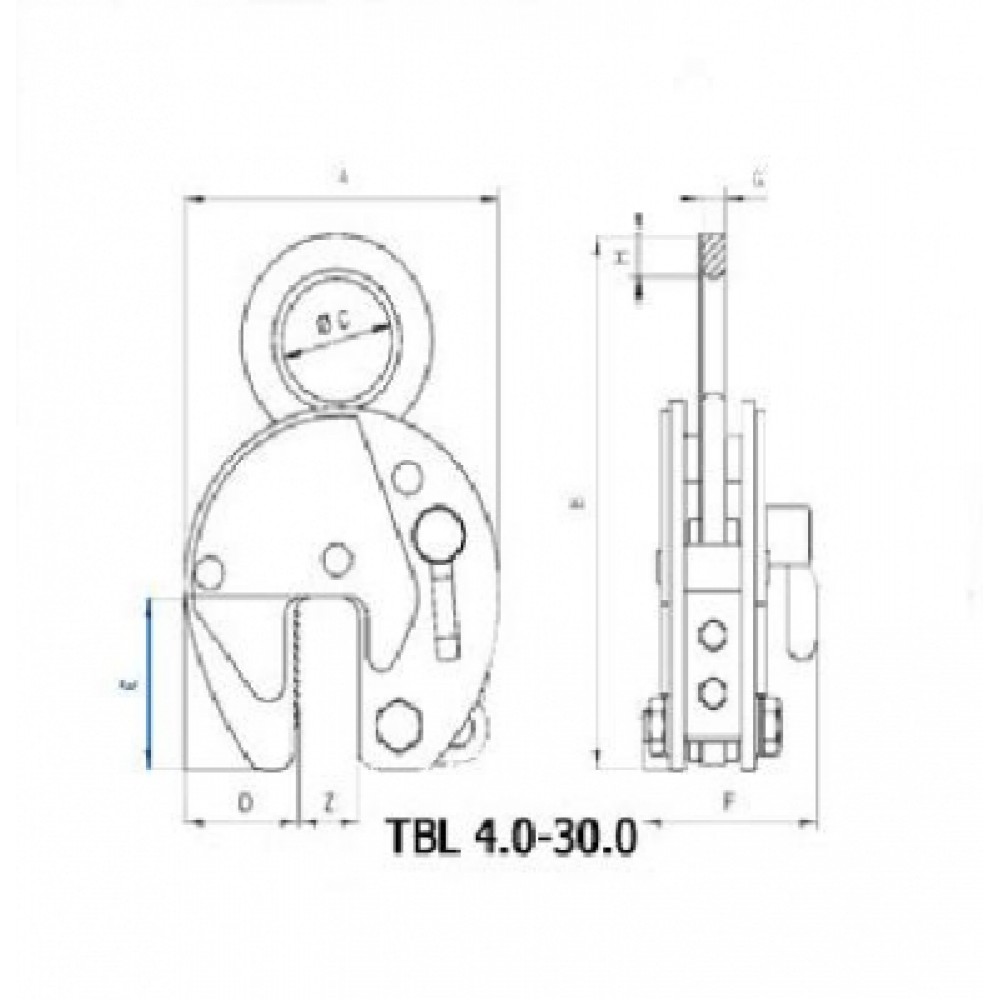

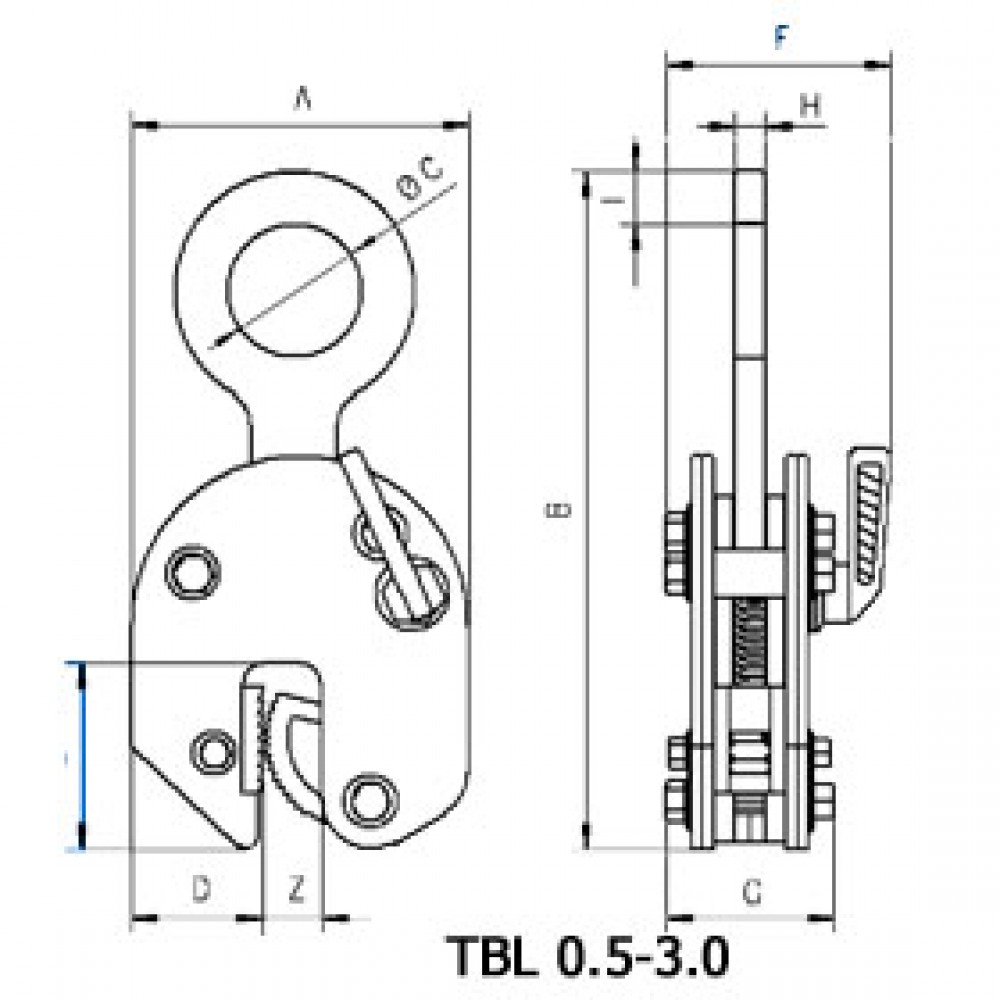

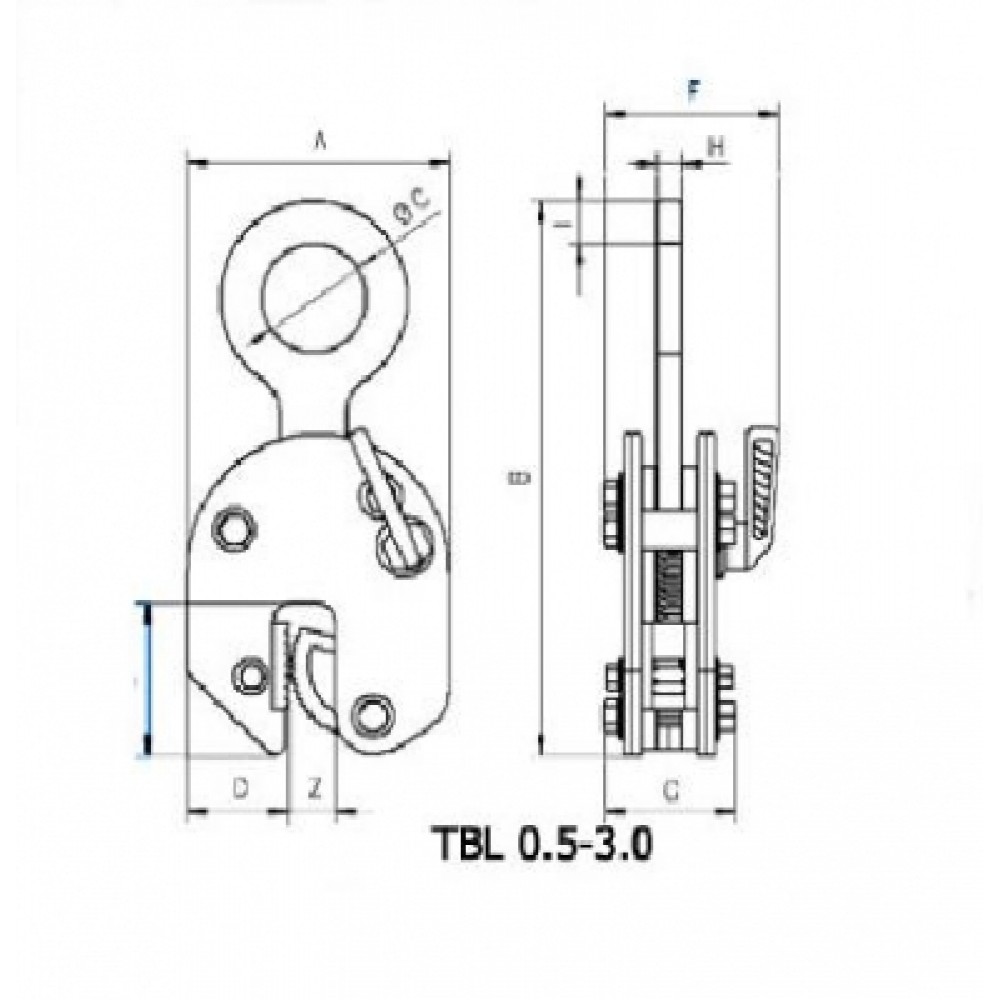

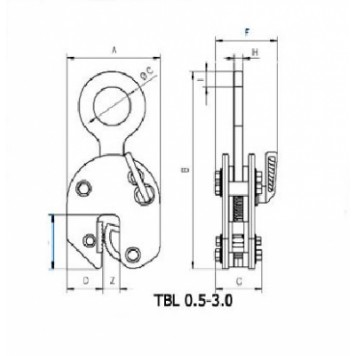

Размеры

Модель TBL 0.5 TBL 1.5 plus TBL 2.0 plus TBL 3.0 plus TBL 4.0S TBL 4.0L TBL 6.0S TBL 6.0L TBL 8.0S TBL 8.0L TBL 10.0S TBL 10.0L TBL 12.0S TBL 12.0L TBL 15.0S TBL 15.0L TBL 20.0S TBL 20.0L TBL 30.0S TBL 30.0L
A,мм 99 126 192 192 197 228 293 362 293 362 293 362 360 460 360 460 462 560 462 560
B,мм 195 225 312 312 339 339 442 482 450 482 503 503 550 615 550 615 674 724 667 732
Ø, C,мм 29 50 80 80 80 80 89 89 89 89 110 110 130 130 130 130 130 130 60 60
D,мм 33 49 75 75 68 68 95 114 95 114 95 114 125 175 125 175 165 195 165 195
E,мм 47 70 96 96 93 100 143 143 143 143 143 143 162 162 162 162 210 210 210 210
F,мм 50 82 100 100 110 110 129 129 129 129 139 139 154 154 204 204 235 235 295 295
G,мм 48 55 81 81 20 20 20 20 20 20 25 25 30 30 45 45 45 45 65 65
H,мм 11 12 20 20 32 32 35 35 42 42 45 45 55 55 55 55 65 65 66 67
I,мм 16 20 24 24 — — — — — — — — — — — — — — — —
