Крановые тележки Yale HTG (500-5000 кг) (с механическим цепным приводом)

Производители Yale Industrial Products GmbH
Артикул: HTG
15313 руб.
Можно купить по безналу с НДС
В наличии на складе в Германии
Доступные варианты

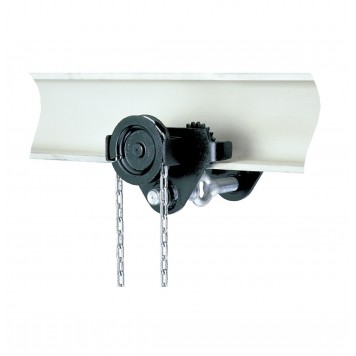

Крантележка с цепным приводом серии HTG, перемещение каретки происходит благодаря механизму приводимому в действие отдельной цепью. Значительно увеличивает точность перемещения каретки, в том числе и при наличии груза на тали.

Крантележки служат для навешивания на них талей и для перемещения грузов вдоль монорельса. Ходовые ролики на закрытых подшипниках с постоянной смазкой обеспечивают легкий ход. Ролики расчитаны на макс. уклон полок несущего профиля 14%. Настройка на ширину балки вращением рым-винта. Конструкция крантележек располагает упорами, которые не допускают опрокидывания и подстраховывают на случай поломки ролика.

Данные крантележки так же выпускаются в антикорозийном (CR) и взрывозащищенном (ATEX) исполнении (фото №3).

Отличия от стандартных моделей:

• буферные амортизаторы
• ходовой стопор для фиксации на несущ. балке (стояночная позиция, например при качке судна)
• приводная цепь из нержавеющей стали
• полностью оцинкованое исполнение; ролики из бронзы

Параметры моделей:

Модель

г/п, кг

Ширина полки балки, мм

Макс. толщина полки, мм

Мин. радиус кривой, м

Ручное усиление при норминальной нагрузке, кгс

Вес крантележки*, кг

Вес крантележки со стопором*, кг

HTG-A 500

500

50-220

25

0,9

3

9,7

16,2

HTG-A 1000

1000

50-220

25

0,9

6

11,2

19,2

HTG-A 2000

2000

66-220

25

1,15

7

18

26

HTG-A 3000

3000

74-220

25

1,4

7

35,4

44,6

HTG-A 5000

5000

90-220

25

1,8

9

51,8

62,3

HTG-B 500

500

160-300

40

0,9

3

12,6

19,1

HTG-B 1000

1000

160-300

40

0,9

6

14,1

22,1

HTG-B 2000

2000

160-300

40

1,15

7

21,3

29,3

HTG-B 3000

3000

160-300

40

1,4

7

39,2

48,4

HTG-B 5000

5000

180-300

40

1,8

9

56

66,5

HTG-B 10000

10000

125-310

40

1,8

14

104

HTG-B 20000

20000

125-310

40

5

29

230

HTG-B 30000

30000

175-305

34

1,6

24

248

HTG-B 50000

50000

175-305

34

5,1

25

489

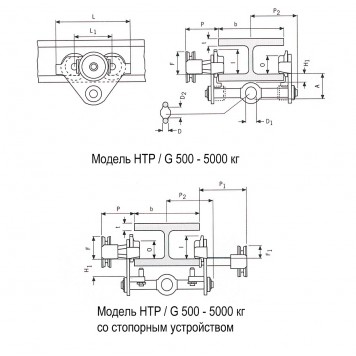

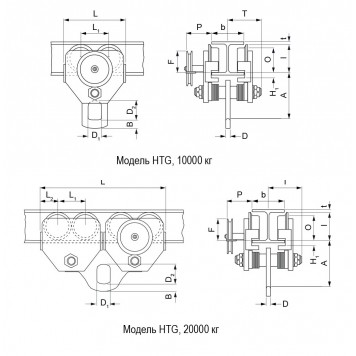

Размеры моделей:

Модель

HTG 500-A

HTG 1000-A

HTG 2000-A

HTG 3000-A

HTG 5000-A

HTG 500-B

HTG 1000-B

HTG 2000-B

A, мм

77

82,5

98,5

114

132,5

92

97,5

113,5

B, мм

D, мм

16

17

22

26

33

16

17

22

D1, мм

25

30

40

48

60

25

30

40

D2, мм

30

35

47

58

70

30

35

47

F (HTG), мм

91,5

91,5

90,5

107,5

149,5

91,5

91,5

90,5

F1, мм

46

46

46

46

45,5

46

46

46

H1, мм

30,5

30,5

30,5

30

30

45,5

45,5

45,5

I (HTG), мм

76,5

76,5

98

132,5

148,5

76,5

76,5

98

L, мм

260

260

310

390

450

260

260

310

L1, мм

130

130

150

180

209

130

130

150

L2, мм

O, мм

60

60

80

112

125

60

60

80

P (HTG), мм

110

110

110

110

110

110

110

110

P1, мм

168

168

168

168

168

168

168

168

P2, мм

146

150

155

160

167,5

187

187

189,5

T, мм

L3, мм

346

346

396

476

556

346

346

396

P3, мм

194

194

194

195

195

194

194

194



Модель

HTG 3000-B

HTG 5000-B

HTG 8000-B

HTG 10000-B

HTG 15000-B

HTG 20000-B

HTG 30000-B

HTG 50000-B

A, мм

129

147,5

276

276

270

270

261

310

B, мм

52

52

70

70

65

100

D, мм

26

33

30

30

30

35

35

60

D1, мм

48

60

80

80

110

110

90

125

D2, мм

58

70

114

114

114

155

125

195

F (HTG), мм

107,5

149,5

113

113

113

113

93

93

F1, мм

46

45,5

77

77

H1, мм

45

45

45

45

45

45

40

40

I (HTG), мм

132,5

148,5

170

170

170

170

224

224

L, мм

390

450

430

430

870

870

625

1260

L1, мм

180

209

200

200

200

200

296

296

L2, мм

115

115

164,5

164,5

O, мм

112

125

150

150

150

150

196

196

P (HTG), мм

110

110

163

163

163

163

165

165

P1, мм

168

168

193

193

P2, мм

191,5

191,5

T, мм

270

270

270

270

333

343

L3, мм

476

556

536

536

976

976

P3, мм

195

195
