Линейные актуаторы PFAFF Silberblau серии ELA

Производители PFAFF Silberblau
Артикул: ELA
94225 руб.
Можно купить по безналу с НДС
Поставка под заказ

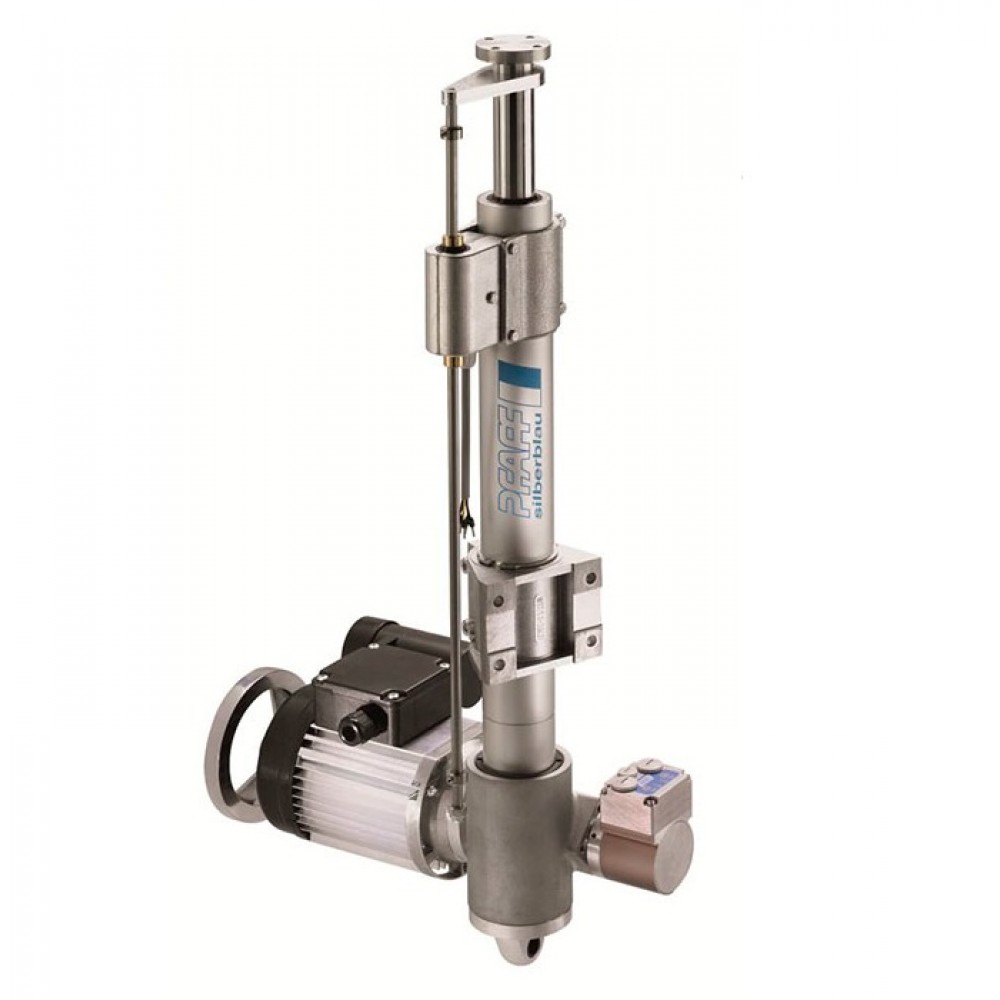

Электромеханический актуатор ELA состоит из полностью закрытого алюминиевого корпуса с червячным редуктором и упорным подшипником, в сборе со стандартным двигателем, и направляющей трубой. Конструкция разработана для сжимающих и растягивающих нагрузок, может быть установлена в любом положении. Область применения такого актуатора не ограниченна. Прочность и надёжность — это отличительная черта этих линейных актуаторов.

  • 4 типоразмера редукторов
  • 4 варианта коэффициента передачи на каждый типоразмер
  • скорость подъёма зависит от величины груза и режима эксплуатации: от 6 до 84 мм/с
  • стандартные длины хода от 100 до 800 мм
  • двигатели трёхфазные, однофазные или низковольтные
  • смазка консистентная
  • самотормозящаяся трапецеидальная винтовая пара или высокопроизводительная шарико-винтовая пара

Применение:

ELA40.1 для опускания пандуса на платформе для ремонта вагонов. После остановки вагона у платформы для ремонта пандусы опускаются с помощью винтовых приводов, перекрывая расстояние от стены вагона до платформы. Затем, после завершения работ, пандусы подымаются, и вагон может отъезжать.

ELA40.1 для открывания и закрывания люка песочного бункера.



Модельный ряд приводов ELA с трехфазным двигателем:

Таблица выбора   Трапецеидальный винт Tr    Шариковый винт Ku
Двигатель   Трёхфазный двигатель   Трёхфазный двигатель
Типоразмер    10.1.  20.1  30,1  40.1   10,1 20,1 30,1 40.1
Макс. осевая нагрузка F [Н] стат. 2500 4500 8000 13000   2500 4500 8000 13000
Резьба винта: диаметр х шаг   12x3 16x4 22x5 22x5   12x5 16x5 20x5 25x6
Масса, приблизительно [кг] 6 10 15 20   6 10 15 20
Передаточное число H   4:01 4:01 2,78:1 6,75:1   4:01 4:01 2,78:1 6,75:1
Макс. нагрузка на растяжение/сжатие F [Н] динам. 550 1250 1500 5000   600 1350 3000 6550
Скорость подъёма v [мм/с] 35 46,6 84 34,5   59 58 84 42
Мощность мотора P [Вт] 90 120 250* 550   90* 120* 250* 550*
Передаточное число V   6,5:1 6,5:1 5:01 10:01   6,5:1 6,5:1 5:01 10:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 900 1650 3500 6500   950 2150 5800 8500
Скорость подъёма v [мм/с] 22 31 46,6 23,3   36 37 47 28
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*
Передаточное число N   15:01 15:01 10:01 20:01   15:01 15:01 10:01 20:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 1600 2750 6000 10000   1900 3500; 6000 13000
Скорость подъёма v [мм/с] 9 13 23,3; 11,5   16 15,6 23,3 14
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*
Передаточное число L   25:01:00 25:01:00 20:01 25:01:00   25:01:00 25:01:00 20:01 25:01:00
Макс. нагрузка на растяжение/сжатие F [Н] динам. 2000 3500 6000 10000   2500 3500 6000 13000
Скорость подъёма v [мм/с] 5,5 7,5 11,7 9   9 9 11,7 11
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*

*Двигатель с тормозом

Модельный ряд приводов ELA с однофазным двигателем:

Таблица выбора   Tr   Ku
Двигатель    однофазный двигатель   однофазный двигатель
Типоразмер    10.1.  20.1 30,1  40.1     10,1 20,1 30,1 40.1
Макс. осевая нагрузка F [Н] стат. 2500 4500 8000 13000   2500 4500 8000 13000
Резьба винта: диаметр х шаг   12x3 16x4 22x5 22x5   12x5 16x5 20x5 25x6
Масса, приблизительно [кг] 6 10 15 20   6 10 15 20
Передаточное число H   4:01 4:01 2,78:1 6,75:1   4:01 4:01 2,78:1 6,75:1
Макс. нагрузка на растяжение/сжатие F [Н] динам. 550 1200 1100 3500   700 1250 2200 5500
Скорость подъёма v [мм/с] 35 46,6 84 34,5   59 58 84 42
Мощность мотора P [Вт] 90 120 250* 550   90* 120* 250* 550*
Передаточное число V   6,5:1 6,5:1 5:01 10:01   6,5:1 6,5:1 5:01 10:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 900 1600 2500 5300   1000 2000 4200 7500
Скорость подъёма v [мм/с] 22 31 46,6 23,3   36 37 47 28
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*
Передаточное число N   15:01 15:01 10:01 20:01   15:01 15:01 10:01 20:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 1600 2300 4500 8500   2000 3500 4500 13000
Скорость подъёма v [мм/с] 9 13 23,3 11,5   16 15,6 23,3 14
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*
Передаточное число L   25:01:00 25:01:00 20:01 25:01:00   25:01:00 25:01:00 20:01 25:01:00
Макс. нагрузка на растяжение/сжатие F [Н] динам. 2000 3500 6000 10000   2500 3500 6000 13000
Скорость подъёма v [мм/с] 5,5 7,5 11,7 9   9 9 11,7 11
Мощность мотора P [Вт] 90 120 250 550   90* 120* 250* 550*

*Двигатель с тормозом

Модельный ряд приводов ELA с двигателем постоянного напряжения:

Таблица выбора   Tr   Ku
Двигатель   постоянное напряжение   постоянное напряжение
Типоразмер    10.1.  20.1 30,1  40.1      10.1.  20.1 30,1 40.1
Макс. осевая нагрузка F [Н] стат. 2500 4500 8000 13000   2500 4500 8000 13000
Резьба винта: диаметр х шаг   12x3 16x4 22x5 22x5   12x5 16x5 20x5 25x6
Масса, приблизительно [кг] 6 10 15 20   6 10 15 20
Передаточное число H   4:01 4:01 2,78:1 6,75:1   4:01 4:01 2,78:1 6,75:1
Макс. нагрузка на растяжение/сжатие F [Н] динам. 700 1200 1100 3500   750 1250 2200 5500
Скорость подъёма v [мм/с] 35 46,6 84 34,5   59 58 84 42
Мощность мотора P [Вт] 70 150 300* 5050   70* 150* 300* 500*
Передаточное число V   6,5:1 6,5:1 5:01 10:01   6,5:1 6,5:1 5:01 10:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 1100 1600 2500 5300   1150 2000 4200 7500
Скорость подъёма v [мм/с] 22 31 46,6 23,3   38 37 47 28
Мощность мотора P [Вт] 70 150 300 500   70* 150* 300* 500*
Передаточное число N   15:01 15:01 10:01 20:01   15:01 15:01 10:01 20:01
Макс. нагрузка на растяжение/сжатие F [Н] динам. 1350 2300 4500 8500   1500 3500 4500 13000
Скорость подъёма v [мм/с] 10 13 23,3 11,5   15 15,6 23,3 14
Мощность мотора P [Вт] 70 150 300 500   70* 150* 3050* 500*
Передаточное число L   25:01:00 25:01:00 20:01 25:01:00   25:01:00 25:01:00 20:01 25:01:00
Макс. нагрузка на растяжение/сжатие F [Н] динам. 2000 3500 6000 10000   2500 3500 6000 13000
Скорость подъёма v [мм/с] 5,5 7,5 11,7 9   9 9 11,7 11
Мощность мотора P [Вт] 70 150 300 500   70* 150* 300* 500*
