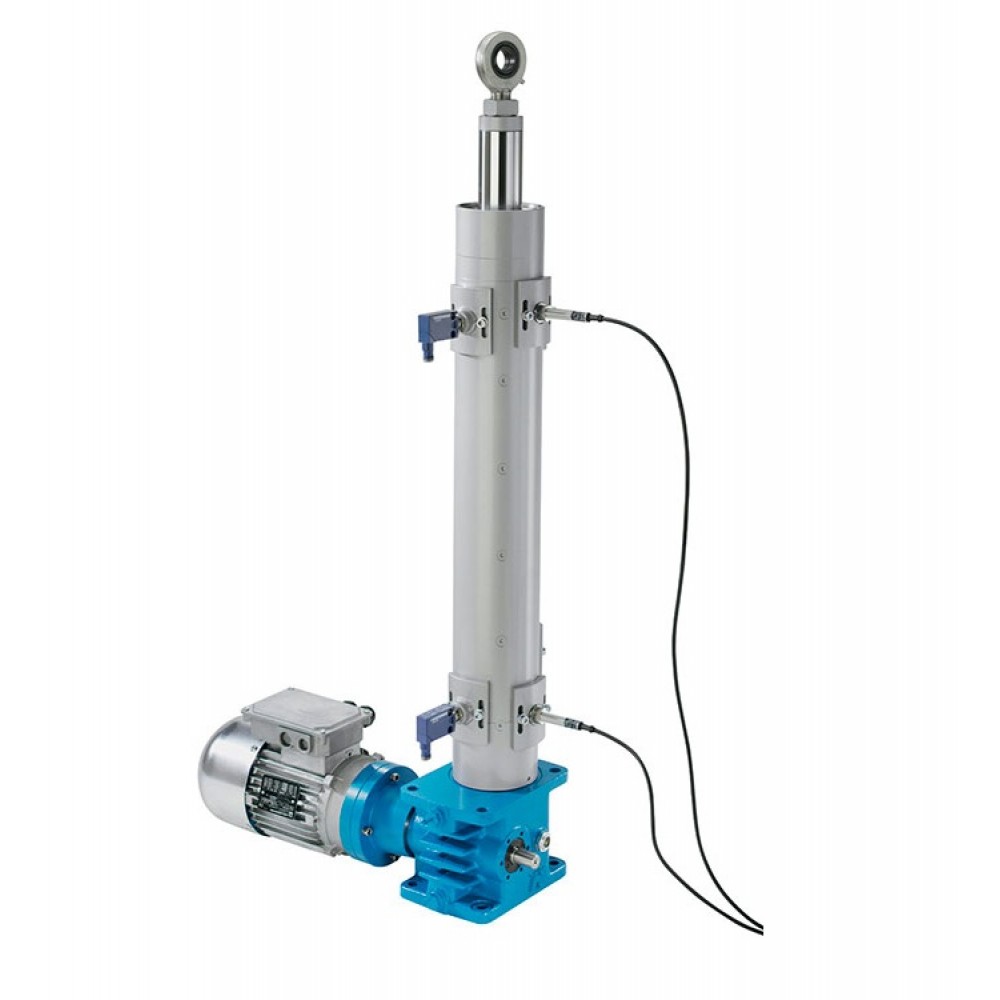

Линейные актуаторы PFAFF Silberblau серии HLA

Производители PFAFF Silberblau
Артикул: HLA
88221 руб.
Можно купить по безналу с НДС
Поставка под заказ

Высокопроизводительный линейный актуатор HLA сочетает в себе преимущества высокой производительности винтовых домкратов HSE и электромеханического линейного актуатора с направляющей трубой ALSR с двумя возможными передаточными числами.

Характеристики:

  • 4 стандартных типоразмера
  • грузоподъёмность от 100 кН
  • закрытая конструкция
  • направляющая труба
  • 2 возможных передаточных числа
  • самотормозящаяся трапецеидальная винтовая пара или высокопроизводительная шарико-винтовая пара
  • возможность соединения нескольких приводов в систему с помощью соединительных валов и конических редукторов
  • минимальное техническое обслуживание благодаря высококачественной консистентной смазке и закрытой конструкции
  • возможно применение во взрывоопасных средах 94/9/EG (ATEX)

Модельный ряд приводов HLA:

Типоразмер HLA   10 25 50 100
Макс. осевая нагрузка [кН] 10 25 50 100
Винт   Tr 24x5 Ku* 25x5 Ku* 25x10 Tr 30x6 Ku* 32x10 Ku* 32x20 Tr 50x8 Ku* 40x10 Ku* 40x20 Tr 80x14 Ku* 63x10 Ku* 63x20
Передаточное число N   5:01 6:01 7:01 8:01
Подъём за 1 оборот вала N [мм] 1 1 2 1 1,67 3,33 1,14 1,43 2,86 1,75 1,25 2,5
Передаточное число L   20:01 24:01:00 28:01:00 32:01:00
Подъём за 1 оборот вала L [мм] 0,25 0,25 0,5 0,25 0,42 0,83 0,29 0,36 0,71 0,44 0,31 0,63
Макс. мощность при 20 °C  режиме работы 20% часа [кВт] 0,9 1,5 2,3; 3,6
Макс. мощность при 20 °C  режиме работы 10% часа [кВт] 1,5 2,6 4 6,3
Вращательный момент при макс. нагрузке [Нм] 19,4 8,7 16,7 59,8 42,3 82,15 185,6 85,7 165,4 615,6 178,5 337,8
Макс. допустимый вращат. момент на валу [Нм] 29,4 48,7 168 398
Материал корпуса   ALSi 12 GGG50
Масса [кг] по запросу 24,43 44,65 101,44
Дополнительная масса на 100 мм хода [кг] по запросу 2,18 4,53 9,62

*Шариковый винт (Ku)
