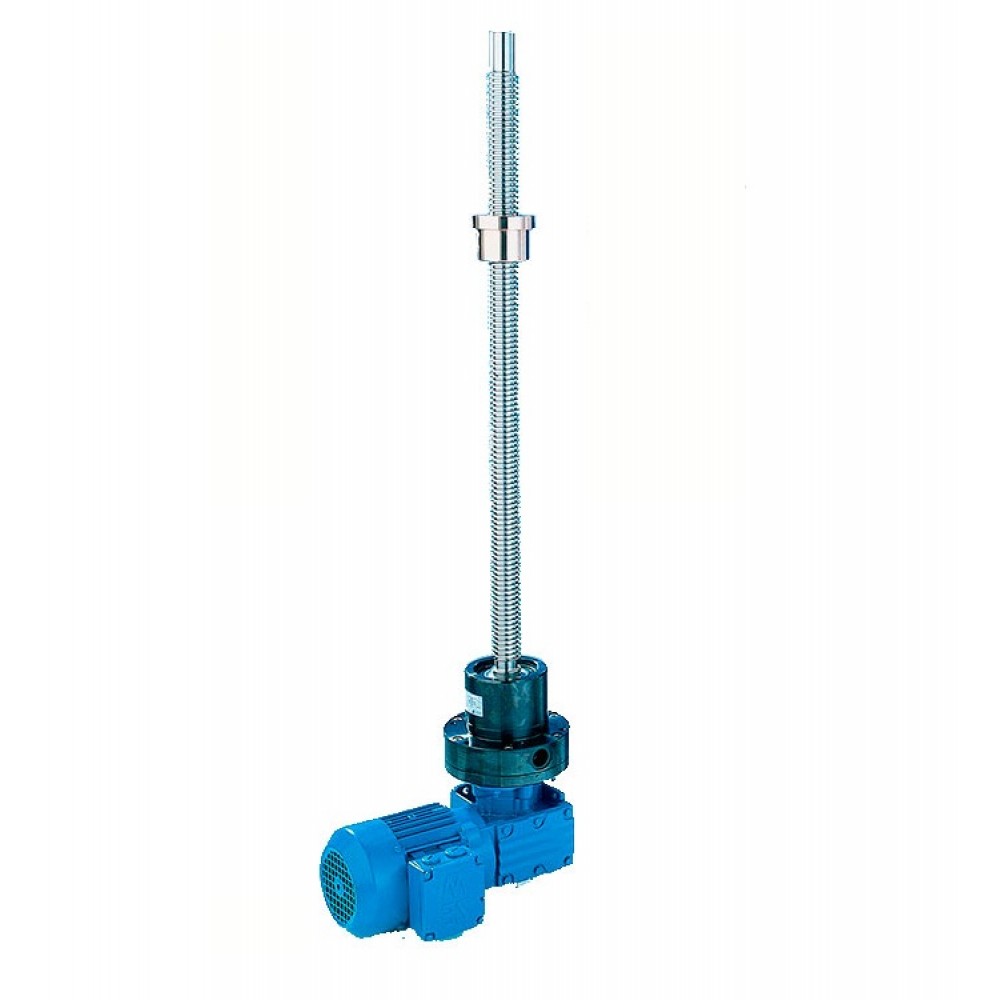

Линейные актуаторы PFAFF Silberblau серии ALS/ALSR

Артикул: ALS/ALSR
84221 руб.
Можно купить по безналу с НДС
Поставка под заказ

Электромеханический линейный привод ALS/ALSR — это универсальный актуатор для ширкого спектра применения в машиностроении. ALS/ALSR представляет собой винтовую пару, приводимую в действие мотором напрямую. Исполнение ALSR —это полностью закрытая конструкция с направляющей трубой. Базовое исполнение ALS или исполнение с направляющей трубой могут быть адаптированы к потребностям заказчика благодаря 4 типоразмерам и наборам опций.

  • 4 стандартных типоразмера
  • скорость подъема от 0,5 до 10 м/мин
  • самотормозящаяся трапецеидальная винтовая пара или высокопроизводительная шарико-винтовая пара
  • консистентная смазка высокого качества, не требует частой замены, как масло
  • возможность установки мотора напрямую
  • электронная синхронизация нескольких приводов
  • возможно применение во взрывоопасных средах 94/9/EG (ATEX)
  • широкий выбор аксессуаров

Модельный ряд приводов ALS/ALSR:

Таблица выбора   Трапецеидальный винт (Tr)
Типоразмер ALS/ALSR   10 25 50  100
Грузоподъёмность без опорного подшипника [кН] 12,5 25 50  100
Винт   Tr 24x5 Tr 30x6 Tr 40x7 Tr 50x8 Tr 70x12 Tr 80x14
Грузоподъёмность стат. [кН] 50* 98* 173*  300*
Грузоподъёмность дин. [кН] 28* 46,5* 88*  137*
Подъём за 1 оборот [мм] 5 6 7 8 12 4
Макс. мощность при температуре 20 °C и режиме работы 20% часа [кН] 0,75 1,1 1,5 2,2 4 5,5
Макс. мощность при температуре 20 °C и режиме работы 10% часа [кН] 1,1 1,5 2 3 5,5 7,5
КПД [%] 34,4 35 32,5 31 31,5 32,5
Материал корпуса   сталь
Масса [кг] 4,5 10 25 35
Дополнительная масса ALS на 100 мм хода [кг] 0,35 0,5 0,8 1,2 2,5 3
Дополнительная масса ALSR на 100 мм хода [кг] 1,3 2,2 4 4,5 9 9,5

* С опорным подшипником

Стандартные резьбы винтов: Tr 24x7 / Tr 30x6 / Tr 40x7 / Tr70x12

Таблица выбора   Шариковый винт (Ku)
Типоразмер ALS/ALSR   10 25 50 100
Грузоподъёмность без опорного подшипника [кН] 12,5 25 50 100
Винт   Ku 25x5 /10 Ku 32x10 /20 Ku 40x10 /20 Ku 63x10 /20
Грузоподъёмность стат. [кН] 33,8** 99 / 50** 170 / 85** 300 /219**
Грузоподъёмность дин. [кН] 16,9** 44 / 27,5** 79 /48** 163 / 75**
Ход за 1 оборот [мм] 5//10 10//20 10//20 10//20
Расчётный срок службы [ч] не ограничен
(при соблюдении продолжительности включения, % часа)
КПД [%] 78 75 75 75
Материал корпуса   сталь
Масса [кг] 4,5 10 25 35
Дополнительная масса ALS на 100 мм хода [кг] 0,4 0,5 1 2,5
Дополнительная масса ALSR на 100 мм хода [кг] 1,3 2,2 4,2 9

**Шариковая винтовая пара
