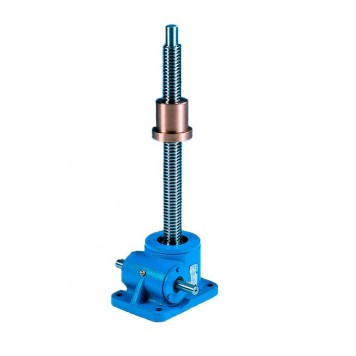

Винтовые домкраты PFAFF Silberblau серии SHE

Производители PFAFF Silberblau
Артикул: SHE
45635 руб.
Можно купить по безналу с НДС
Поставка под заказ

Винтовые домкраты серии SHE — это универсальные подъемные системы. Используя широкий спектр компонентов, можно собрать на основе винтовых домкратов бесчисленные множества систем, которые будут решать заданные заказчиком задачи.

Все винтовые домкраты Pfaff-silberblau и системы на их основе производятся индивидуально по техническому заданию заказчика. Мы предлагаем нашим клиентам:

  • 14 типоразмеров редукторов
  • 2 варианта коэффициента передачи: N (нормальный) и L (низкий)
  • грузоподъёмность от 5 до 2000 кН
  • частота вращения приводного вала до 1500 об/мин
  • самотормозящаяся трапецеидальная винтовая пара или высокопроизводительная шарико-винтовая пара (ШВП)
  • червячный вал изготовлен высокой точностью из прочной углеродистой стали

Технические характеристики:

Типоразмер   0,5 1,1 2 3,1 5,1 15,1 20,1
Макс. грузоподъёмность на сжатие, дин. / стат. кН 5//5  15/15  Больше не производится  30/45  50/75  100/150  200/200
Макс. грузоподъёмность на растяжение, дин. / стат. кН 5//5 10/10     Больше не производится  30/45  50/75  99/99  178/200
Типоразмер   25 35 50.1 75 100.1 150 200
Макс. грузоподъёмность на сжатие, дин. / стат. кН 250/250 350/350  500/500  750/750  800/1000  1500/1500  2000/2000
Макс. грузоподъёмность на растяжение, дин. / стат. кН 250/250 350/350     500/500  750/750  800/1000  1500/1500 -



Применение:

Испытания под нагрузкой: грузоподъёмная система из четырёх SHE 150.
Подъёмная система для ускорителя электронов для исследовательской лаборатории CERN для установки и съёма двух компонентов общим весом 350 т. Подъёмная система состоит из четырёх винтовых домкратов с червячными редукторами, двух конических редукторов и соединительных карданных валов. Особо прочные высокотоннажные домкраты оснащены устройствами против вращения винта, устройствами контроля скорости подъёма и датчиками температуры редукторов.

Система для подъёма и наклона бегового трека на крытом стадионе.
Винтовые домкраты SHE, спрятанные под полом, приподымают и наклоняют беговой трек на поворотах. Каждый домкрат со самостопорящейся винтовой парой, грузоподъёмностью 50 кН.

Механизм для подъёма двери, которая весит около 200 т, на 700 мм с погрешностью 0,1 мм. Система состоит из четырёх высокоточных сверхсильных винтовых домкратов с червячными редукторами SHE 100.1.

Специальная конструкция для гидротехнических сооружений:
С помощью шлюзов с электромеханическим приводом на дистанционном управлении речные суда могут маневрировать по системе рек и каналов на севере Франции.
Шлюзы открываются и закрываются с помощью винтовых домкратов с червячным редуктором, типоразмер редуктора 25, винтовая пара с трапецеидальной резьбой Tr 90×16. Здесь подъёмные элементы имеют дело с динамической нагрузкой 75 кН на длину хода винта в добрых 7000 мм, или статической нагрузкой в 250 кН.

Испытательная установка для проверки системы крепления груза в самолёте, состоящая из четырёх стандартных винтовых домкратов SHE 150. Четыре винтовых домкрата симулируют нагрузки, возникающие в процессе полёта и в чрезвычайных ситуациях, которые должны выдержать страховочные сети для крепления грузов.

Фото: IABG, Ottobrunn



Мы охотно ответим на все ваши вопросы по телефону: (495) 542-40-78 или по электронной почте: info@pfaff-silberblau.ru
