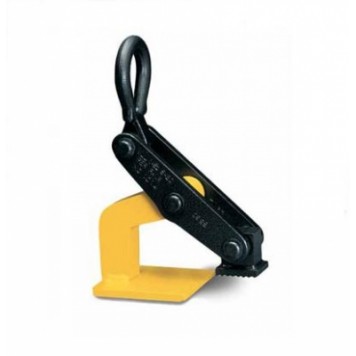

Захват-клемма Tigrip TWH

Производитель:
Yale Industrial Products GmbH
Доступные варианты
Артикул:
TWH
В наличии на складе в Германии
31 024 руб.
Цена включает НДС
Доставим 1-3 дня

Москва и Московская область

Доставка в регионы:

Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78




Эта модель захватов для горизонтального перемещения непрогибающихся листов металла обычно применяется попарно и вместе с двух-ветвевой стропой.

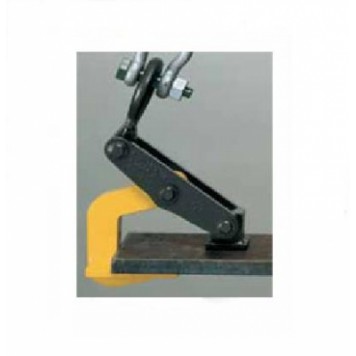

 Захват-клемма модели TWH при использовании в паре пригоден для горизонтального перемещения листов или пакетов листов металла. Для тонких или сильно прогибающихся листов захват непригоден.

Обычно захват TWH используется совместно с двух-ветвевой стропой.

Дополнительные опции
Протекторы колодок

Параметры моделей

Модель Грузоподъемность (кг) Зев, (мм) Собств. масса (кг) Артикул
TWH 30 1500 5 — 60 5,6 N54509105
TWH 50 2500 10 — 70 10,3 N54509106
TWH 70 3500 10 — 80 13,4 N54509107



Грузоподъёмность приведена для двух захватов при угле между ветвями не более 90 градусов.

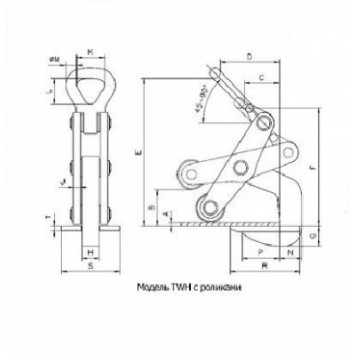

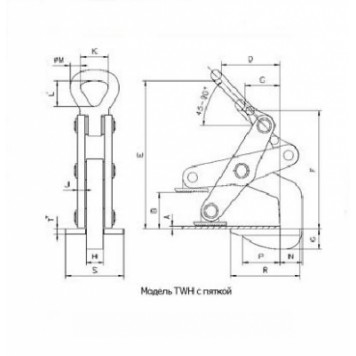

Размеры

Модель TWH 30 с роликами TWH 50 с роликами TWH 70 с роликами TWH 100 с роликами TWH 30 с пяткой TWH 50 с пяткой TWH 70 с пяткой TWH 100 с пяткой
A,мм 5 10 10 10 5 10 10 10
B,мм 60 70 80 102 60 70 80 102
C,мм 60 75 90 110 60 75 90 110
D,мм 105 130 162 170 105 130 162 170
E,мм 250 315 345 425 250 315 345 425
F,мм 200 275 292 345 200 275 292 345
G,мм 31 45 55 57 22 38 48 45
H,мм 30 30 30 45 30 30 30 45
J,мм 12 12 15 20 12 12 15 20
K,мм 50 64 64 89 50 64 64 89
L,мм 73 92 92 130 73 92 92 130
Ø M,мм 18 25 25 35 18 25 25 35
N,мм 36 58 65 80 36 58 65 80
P,мм 65 77 105 120 65 77 105 120
R,мм 120 150 185 210 120 150 185 210
S,мм 100 100 100 120 100 100 100 120
T,мм 10 10 10 12 10 10 10 12



* при заказе указывать исполнение: с роликом или с колодкой
