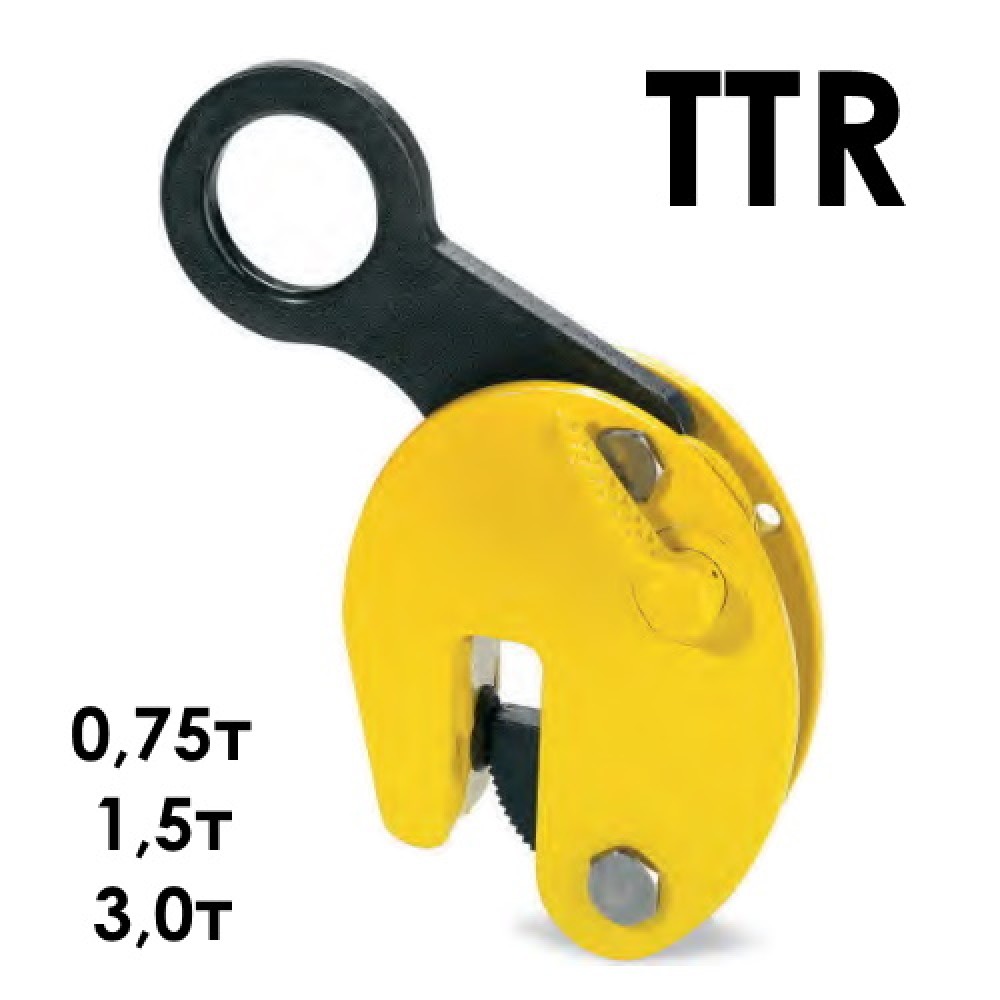

Захват балочный для вертикального перемещения Tigrip TTR
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78

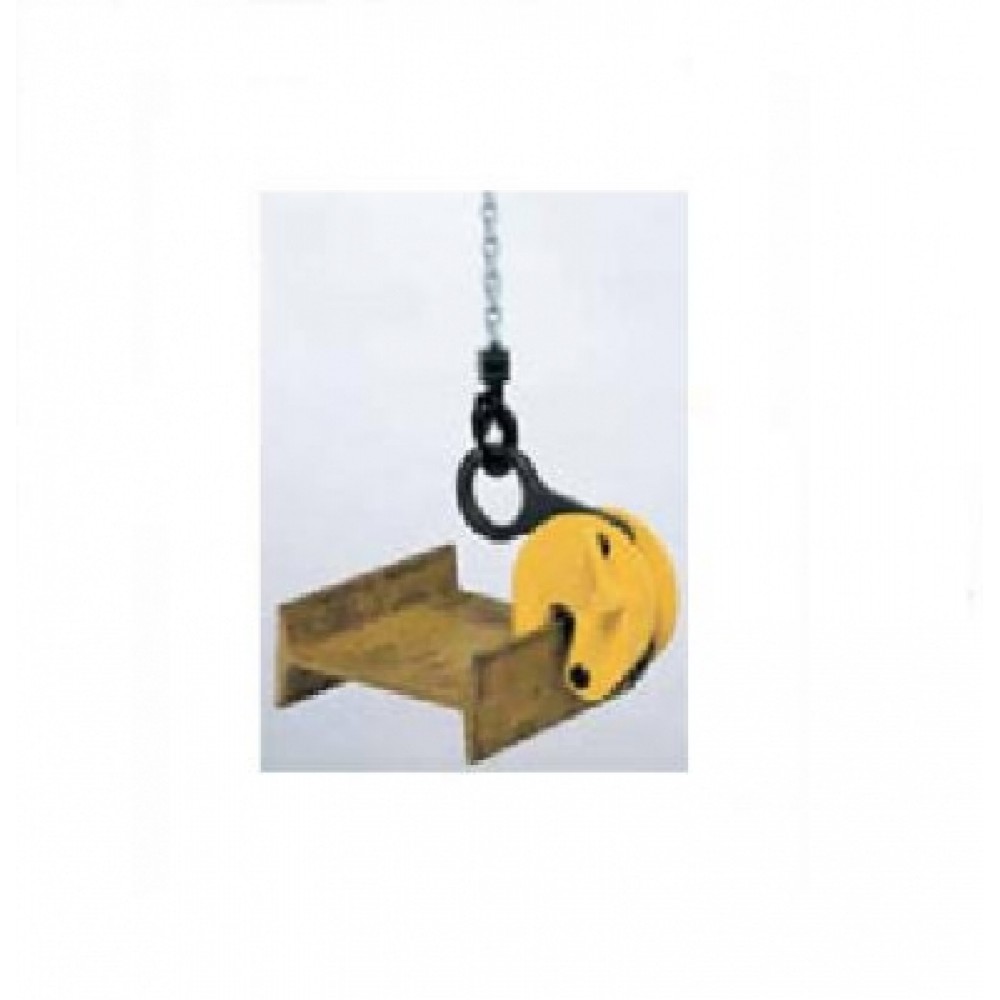

Перемещение балок и швеллеров в вертикальном положении - основная задача захвата Tigrip TTR.
Балочный захват TTR разработан для вертикального перемещения и погрузки-разгрузки балок и профилей.

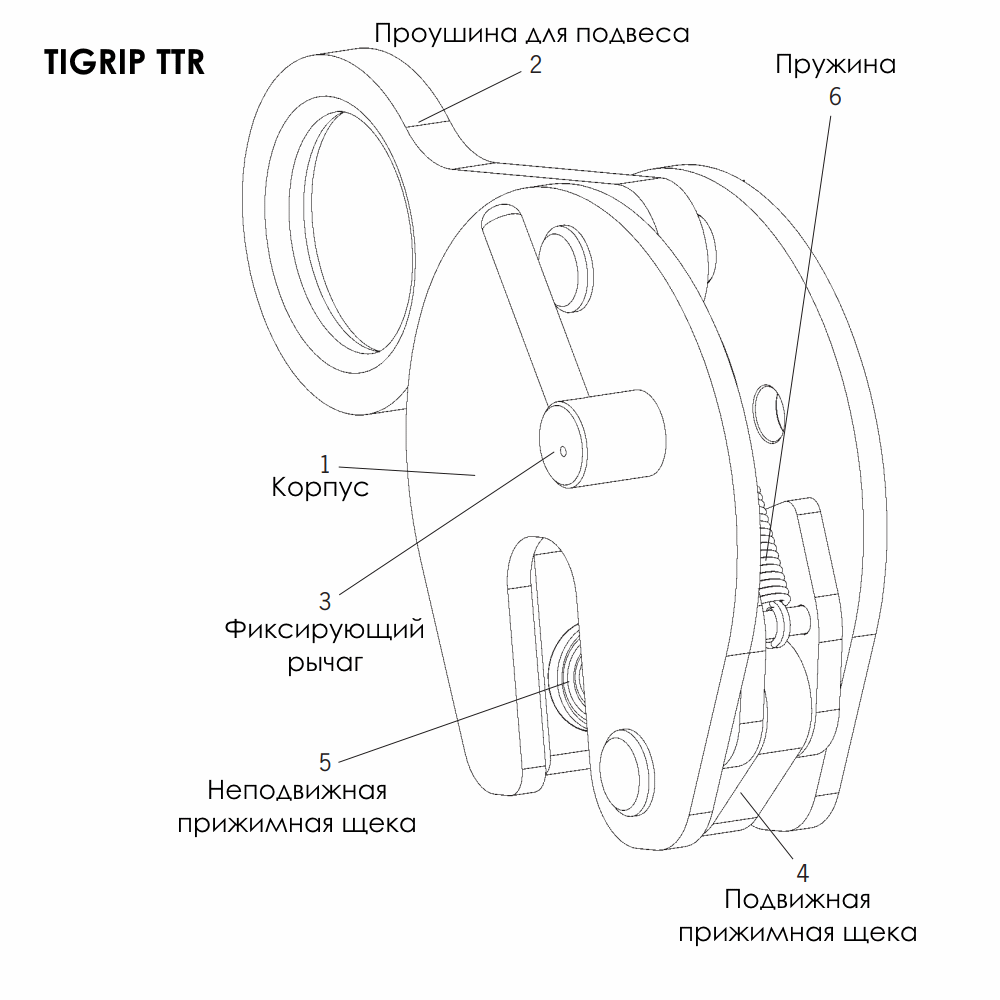

Подъёмная петля конструктивно располагается по линии центра тяжести балки, чем достигается вертикальное положение фланцев балки.
Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии.
Параметры моделей
| Модель | Грузоподъем-ность (кг) | Зев, (мм) | Собств. масса (кг) | Артикул |
|---|---|---|---|---|
| TTR 0.75 | 750 | 5 — 16 | 3,1 | N51702551 |
| TTR 1.50 | 1500 | 5 — 25 | 6,8 | N51702552 |
| TTR 3.00 | 3000 | 5 — 28 | 10,9 | N51702553 |

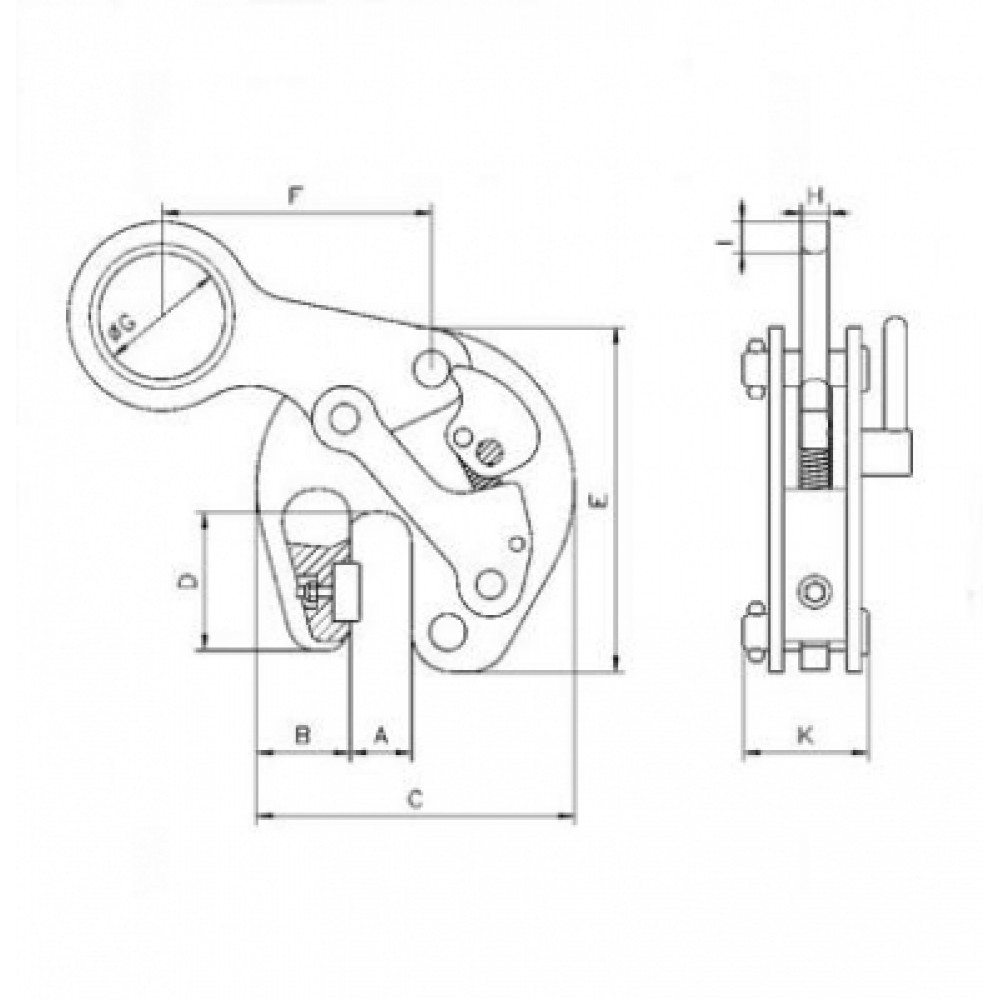

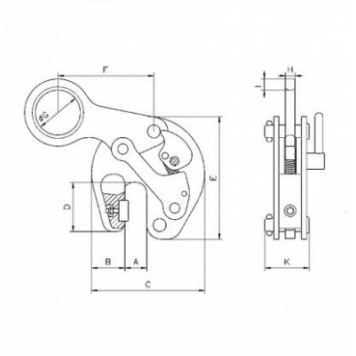

Размеры
| Модель | TTR 0.75 | TTR 1.50 | TTR 3.00 |
|---|---|---|---|
| A,мм | 24 | 33 | 37 |
| B,мм | 40 | 53 | 56 |
| C,мм | 132 | 176 | 194 |
| D,мм | 62 | 76 | 78 |
| E,мм | 145 | 190 | 208 |
| F,мм | 118 | 152 | 163 |
| Ø G,мм | 50 | 70 | 80 |
| H,мм | 12 | 15 | 20 |
| I,мм | 12 | 17 | 23 |
| K,мм | 53 | 69 | 85 |
